Contribution des étages à la descente de charges
NB : cliquez sur les dessins ci-dessous pour les afficher en grand
Le module " Contribution des étages "
Quand la description d'un plancher est terminée, ÉPICENTRE peut afficher à votre demande la contribution de ce plancher à la descente de charges générale, c'est à dire les charges apportées par ce plancher et les voiles de l'étage associé.Vous pouvez ainsi vérifier visuellement le cheminement des charges du plancher.
Exemples

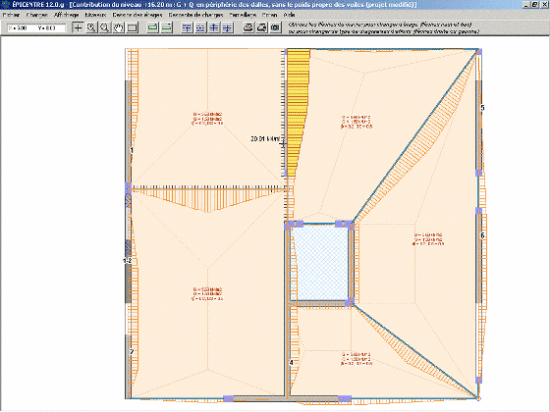

Visualisation des charges en périphérie des dalles (avec le détail des charges affectées aux poutres) :
|
|
De nombreuses combinaisons de charges
Vous pouvez choisir parmi plusieurs combinaisons G + Q, avec ou sans poids propre des voiles.Il vous est ainsi facile d'analyser la répartition des charges et la part représentée par les charges permanentes et/ou d'exploitation des dalles et celle du poids propre des voiles.
Vous pouvez aussi analyser les charges portées par les poutres et la valeur des réactions d'appui.
Interrogation de la valeur locale des charges avec le pointeur de la souris
La valeur locale des charges s'affiche à proximité du pointeur de la souris si vous placez celui-ci à la base des diagrammes de charges (voir les dessins ci-dessus).
