Logiciel ÉPICENTRE : domaine d'utilisation
Quels types de bâtiments peut-on calculer ?
ÉPICENTRE est conçu pour traiter les systèmes de contreventement tridimensionnels irréguliers constitués de voiles (murs en béton armé) reliés par des linteaux.
Modélisation des bâtiments
Le logiciel permet de décrire sans difficultés les irrégularités de la plupart des bâtiments courants :
Voiles
| • | la disposition en plan des voiles est quelconque. |
| • | les voiles peuvent présenter des discontinuités brusques de section transversale. |
| • | la section transversale d'un voile est composée de segments successifs assemblés en une ou plusieurs branches de lignes brisées ouvertes (chaque segment peut avoir une épaisseur propre). |

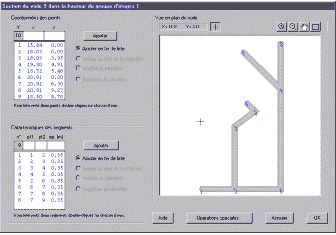

La mise en données des voiles est donc très simple : il suffit de donner les coordonnées des extrémités des segments constitutifs, avec leurs épaisseurs. Les caractéristiques mécaniques des sections sont calculées par ÉPICENTRE (coordonnées des centres de gravité et de torsion, inerties, etc.)
Conditions de fondation
| • | les voiles sont fondés rigidement (encastrement parfait), élastiquement ou sur pieux (voir ci-dessous). |
| • | des dénivellations verticales peuvent être imposées aux fondation (tassements différentiels : voir la section consacrée aux types de calcul disponibles). |
Pieux
| • |
des pieux (isolés ou en massifs) peuvent être placés sous les voiles ou les poteaux en pied de bâtiment. |
| • | ces pieux ne reprennent pas d'efforts horizontaux, mais équilibrent en compression-traction les efforts d'encastrement des voiles et des poteaux. |
Files de linteaux
| • | les files de linteaux relient deux voiles voisins ou deux bords d'un même voile. |
| • | les files de linteaux peuvent être irrégulières (variation des caractéristiques des linteaux sur la hauteur d'une file). |
Poteaux supports de voiles
Il est possible d'introduire des poteaux supports de voiles :
| • | en partie basse de l'immeuble : poteaux sous voiles en rez-de-chaussée ou en parking. |
| • | en étage : les poteaux sont intercalés entre deux sections de voiles superposées (transparences). |
Appuis entre voiles superposés
| • | ÉPICENTRE détecte et prend en compte les appuis entre des voiles voisins partiellement superposés. |
Planchers
La description des planchers sert pour la descente de charges et le calcul des caractéristiques massiques des étages :
| • | outil semi-automatique pour le découpage des planchers en dalles élémentaires, avec choix des sens de portées et des angles des lignes de rupture, affectation des charges surfaciques, des coefficients de masse partielle, des coefficients de dégression des surcharges, des majorations de réactions d'appui (dalles continues), etc. |
| • | détermination automatique du réseau de poutres porteuses associées au plancher (le choix des poutres portées / porteuses au droit des nœuds de poutres éventuels est fait par l'utilisateur). |
| • | gestion semi-automatique des appuis des poutres, poteaux et voiles en débord sur les voiles porteurs. |
