Logiciel ÉPICENTRE : saisie de la structure
Objectifs du module de saisie de la structure
Ce module est conçu pour vous permettre de saisir rapidement puis de modifier facilement l'ensemble des éléments de structure constituant
le système de contreventement du bâtiment : murs, poteaux, linteaux, pieux.
Caractéristiques générales du module de saisie de la structure
Le module met à votre disposition un environnement de travail très convivial :
-
saisie plein écran, par niveaux d'étage complets.
-
vous donnez un nom à chaque étage (par exemple : RDC, 1er étage, etc.).
-
interface intuitive, avec explications à l'écran.
-
gestion de l'historique des commandes (undo/redo).
-
zoom et déplacement des vues avec la molette centrale de la souris.
-
possibilité d'afficher des axes de construction, avec effet magnétique, et des grilles de repérage (les axes et les grilles peuvent varier selon les niveaux).
-
possibilité d'afficher un fond "magnétique" (un fichier DXF ou un autre étage).
-
saisie des murs ultra rapide à partir de fonds DXF.
-
possibilité de saisie en "mode orthogonal" (axes des murs contraints selon 2 directions orthogonales).
-
Vous pouvez utiliser plusieurs matériaux (béton, maçonnerie) dans un même projet.
-
possibilité de désactiver pour le calcul de contreventement des sections de murs ou des parties de sections de murs : elles ne serviront donc que pour la descente de charges (la même possibilité existe pour les poteaux).
-
nombreuses fonctionnalités permettant la modification rapide des éléments de structure (ajout ou suppression de panneaux, déformation ou déplacement des sections, découpage ou fusion de sections existantes, copie vers les autres étages, etc.).
-
préservation automatique de la logique et la cohérence du modèle (par exemple, si une section de mur est déformée ou déplacée, les linteaux ou les poteaux associés à la section sont eux aussi déplacés).
-
les éléments de structure invalides et les anomalies éventuelles sont clairement signalés.
-
enfin, la page d'accueil du logiciel vous présente une fiche de synthèse du projet en cours, mise à jour à mesure de l'avancement de la saisie.
Quelques aperçus..

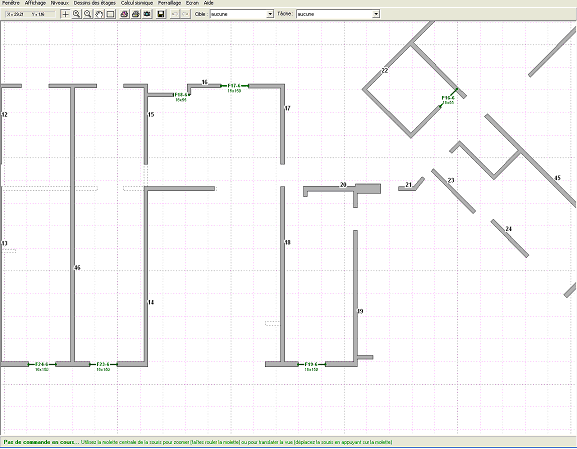

Les murs sont décrits tels qu'ils sont, comme sur un plan de coffrage...

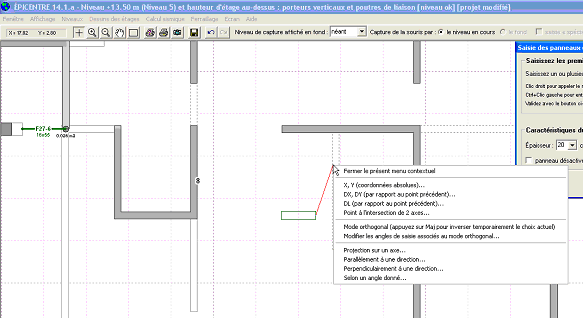

Mur en cours de saisie, avec menu contextuel et fenêtre-outil d'accompagnement.

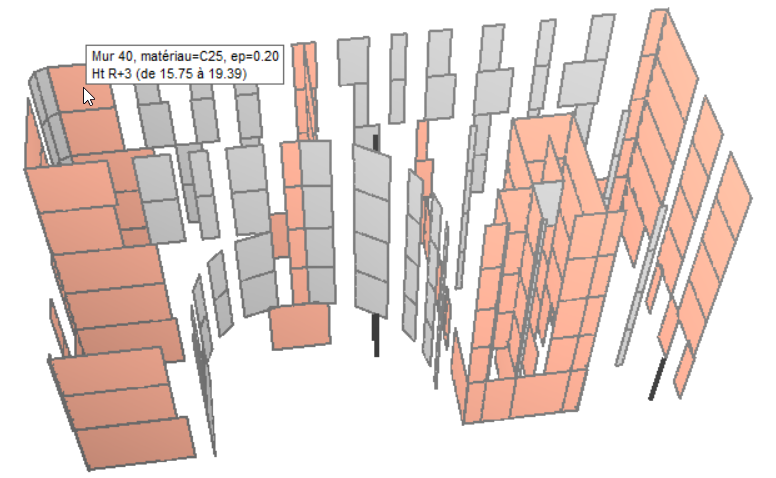

Vue 3D interactive : vous pouvez afficher les couleurs des bétons/maçonneries, les murs désactivés pour le contreventement sont coloriés en gris et
lorsque le pointeur de la souris survole un panneau de mur, une étiquette affiche dynamiquement plusieurs informations relatives au panneau.
