Logiciel ÉPICENTRE
calcul au vent, calcul sismique
des bâtiments contreventés par des voiles

Saisie de la structure : les grilles et les axes
Définition des grilles
Une grille est un ensemble de lignes organisées en damier.
Les grilles facilitent le repérage visuel mais n'ont pas d'effet magnétique sur le pointeur de la souris.
Chaque grille possède un nom, une couleur et des caractéristiques géométriques (pas, orientation, point de passage).
Chaque grille peut être associée à un ou plusieurs étages (elle est affichée seulement pour ces étages ).
Le nombre de grilles d'un projet n'est pas limité.
Définition des axes
Une axe est soit une ligne infinie soit un segment borné par deux points.
Les axes facilitent le repérage visuel et ont un effet magnétique sur le pointeur de la souris.
Chaque axe possède un nom, une couleur et est associé à deux points : ces deux points sont soit deux points de passage définissant un axe de longueur infinie, soit les extrémités du segment de l'axe (axe borné).
Chaque axe peut être associé à un ou plusieurs étages (il est affiché seulement pour ces étages ).
Le nombre d'axes d'un projet n'est pas limité.
Gestion des grilles et des axes du projet

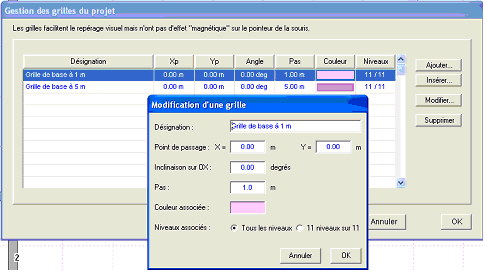

Dans la liste " Cible " de la barre d'outils, choisissez " les grilles et les axes… ". Le menu " Tâches " vous propose alors deux commandes : " gérer les grilles du projet… " ou " gérer les axes du projet… " Ces commandes appellent des boîtes de dialogues très faciles à utiliser qui vous permettent de modifier ou de supprimer les éléments déjà saisis ou d'en ajouter de nouveaux :
Masquage temporaire des grilles ou des axes
Décochez les lignes correspondantes du menu "Affichage" :
