Logiciel ÉPICENTRE
calcul au vent, calcul sismique
des bâtiments contreventés par des voiles

Saisie de la structure : sections de voiles
L'environnement de saisie et de modification des sections de voiles
Toutes les commandes de saisie / modification des sections de voiles sont regroupées dans une rubrique unique qui affiche la boîte de dialogue suivante :
A partir de là, vous pouvez explorer les différentes fonctionnalités qui permettent d'ajouter des voiles au projet, de saisir les sections de voiles du niveau en cours et de modifier ces sections : il vous suffira de lire attentivement les consignes et les commentaires placés dans les boîtes de dialogue ou en bas d'écran.
Saisie des panneaux d'une section
La boîte de dialogue associée à la commande donne quelques conseils, que nous allons réciser ci-après :
Clic droit pour appeler le menu contextuel de construction de points
A tout moment en cours de saisie, vous pouvez appeler par un clic droit le menu contextuel de construction :
Ce menu vous fournit des outils facilitant la saisie du prochain point (position de ce point ou contraintes sur l'élastique).
NB : certaines lignes du menu contextuel de construction peuvent être temporairement désactivées (elles ont grisées) si elles ne sont pas pertinentes pour l'étape de saisie en cours.
Mode orthogonal : forcez la saisie selon 2 directions imposées
En cours de saisie, vous tirez un "élastique" rouge avec la souris.
Par défaut, vous pouvez déplacer librement l'élastique dans la direction de votre choix.
Si vous cochez la ligne "Mode orthogonal "du menu contextuel de saisie, les déplacements de l'élastique seront contraints selon deux directions orthogonales.
Par défaut ces deux directions sont // OX et // OY, mais vous pouvez les modifier en appelant le menu contextuel par un clic droit.
Appuyez sur la touche Majuscules pour inverser temporairement le choix en cours (c'est à dire pour désactiver temporairement le mode orthogonal si la ligne est cochée ou au contraire pour l'activer temporairement).

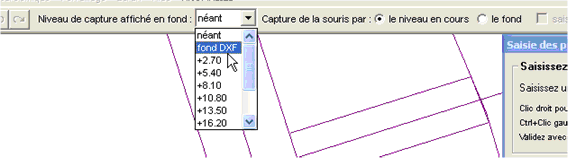

Affichez un fond magnétique (DXF ou autre étage) pour accrocher votre saisie
Vous pouvez très rapidement basculer d'un fond à un autre en cours de saisie :
Modification des sections de voiles

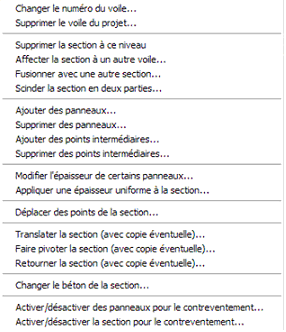

Faîtes un clic droit sur la section à modifier pour appeler le menu contextuel de modification :
L'éventail des choix proposés couvre a priori tous les besoins courants.
Ces commandes sont très faciles à utiliser : en cours de commande, lisez attentivement les commentaires et les consignes, en bas de l'écran et dans les boîtes de dialogue.
Certaines des commandes proposées peuvent modifier plusieurs sections à la fois.
Copie des sections de voiles vers d'autres étages
Deux possibilités :
Utilisez Cible > Tâche pour lancer "Le niveau en cours > dupliquer ce niveau vers d'autres étages"
Utilisez Cible > Tâche pour lancer "Les voiles > copier des sections de voiles de ce niveau vers d'autres niveaux"
