Logiciel ÉPICENTRE : vérification des murs
Dimensionnement du ferraillage des murs en béton
Le module de vérification des murs d'ÉPICENTRE utilise les résultats du calcul sismique dynamique pour dimensionner les armatures des murs en béton, en stricte conformité avec l'EC2-1-1 et l'EC8-1.
Les dimensionnements et les vérifications réalisés par ÉPICENTRE sont présentés graphiquement à l'écran dans quatre modules graphiques distincts :
-
armatures de flexion composée : diagrammes-enveloppes du béton comprimé
(loi de déformation parabole-rectangle) et dimensionnement des armatures de flexion composée
(sections d'acier et dimensions des potelets d'armatures en extrémité de murs) avec signalement, le cas échéant, du dépassement des capacités de résistance de la section.
-
vérification des effets du second ordre dans les zones de béton comprimé :
diagrammes enveloppes du béton, diagrammes des contraintes normales résistantes de calcul du béton
(armé ou non armé selon le contexte), dimensionnement des aciers de renfort éventuels (présentés par bandes de 1 mètre). Le logiciel calcule lui-même le coefficient de réduction de la résistance à la compression dû à l'élancement en tenant compte de la présence des planchers et des raidisseurs latéraux.
-
vérifications d'effort tranchant : dimensionnement des éventuels aciers horizontaux de cisaillement, avec signalement, le cas échéant, du dépassement de Vrdmax
ou de la mise en traction excessive de la section.
-
armatures de couture au droit des reprises de bétonnage : dimensionnement des éventuels aciers verticaux de couture.
avec signalement, le cas échéant, du dépassement de la valeur limite du cisaillement résistant (formule 6.25 de l'EC2-1-1).
Pour en savoir plus, téléchargez les notes techniques "Ferraillage des murs en béton par ÉPICENTRE" et
"Conformité des algorithmes de ferraillage d'ÉPICENTRE avec la méthode de l'ellipsoïde" à partir de la rubrique
de l'espace Infos & doc du menu.
Vérification des murs en maçonnerie
Le module de vérification des murs d'ÉPICENTRE utilise les résultats du calcul sismique dynamique pour vérifier les sections des murs en maçonnerie, en stricte conformité avec l'EC6-1-1 et l'EC8-1.
Les dimensionnements et les vérifications réalisés par ÉPICENTRE sont présentés graphiquement à l'écran dans quatre modules distincts :
-
armatures de flexion composée : diagrammes-enveloppes de la maçonnerie comprimée
(loi de déformation parabole-rectangle) et dimensionnement des chaînages d'extrémités. La vérification est menée en pondérant la résistance de calcul à la compression
de la maçonnerie par le coefficient phi (coefficient de réduction de la résistance dû à l'élancement en pied de mur).
-
vérification des effets du second ordre dans les zones de maçonnerie comprimée :
la prise en compte du coefficient phi pour la vérification de flexion composée dispense de faire cette vérification. Cependant, dans ce module graphique, le logiciel affiche sous le pointeur de la souris la valeur de phi et les critères utilisés pour son calcul.
-
vérifications d'effort tranchant : vérification de la section avec signalement, le cas échéant, du dépassement de l'effort tranchant résistant ou de la mise en traction de la section.
Quelques aperçus..

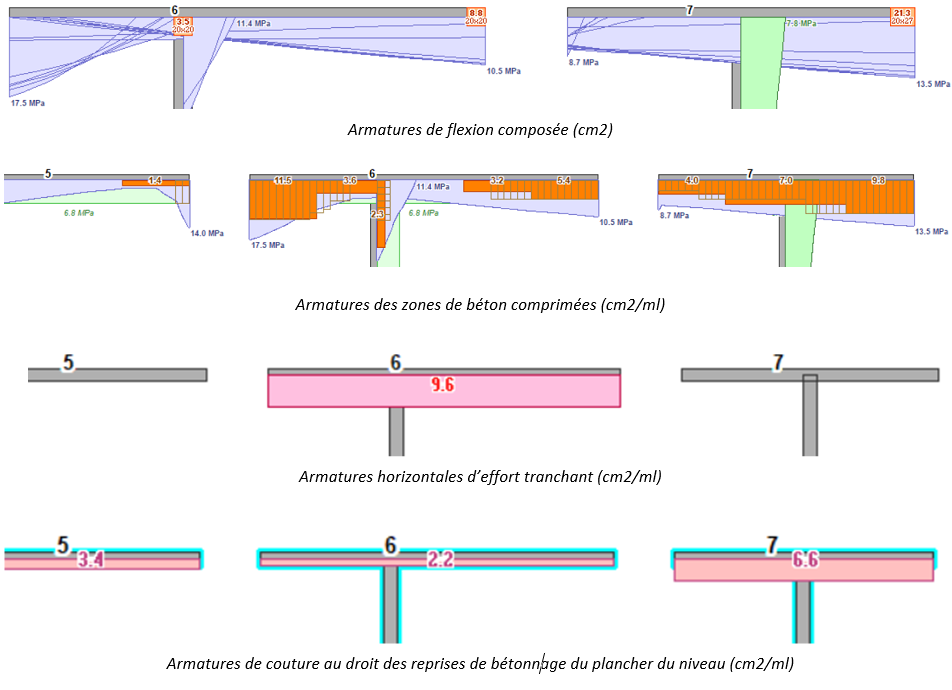

Les quatre types de ferraillage calculés par ÉPICENTRE.

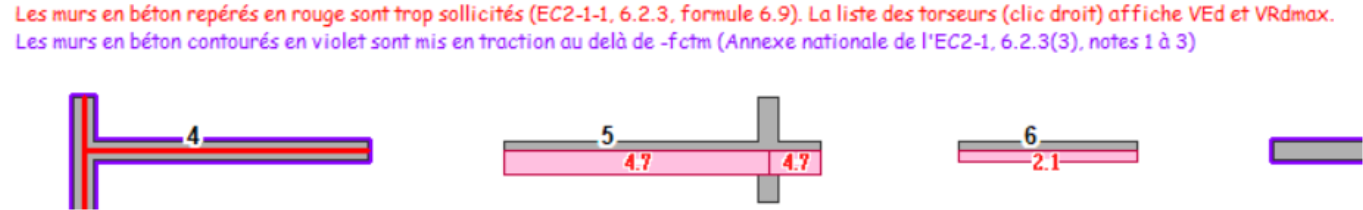

Les murs sous-dimensionnés sont clairement signalés.

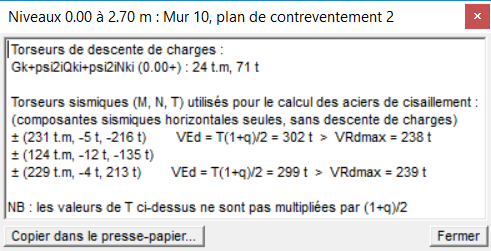

En cliquant sur un mur, on obtient des précisions sur les pbs de sous-dimensionnement rencontrés.

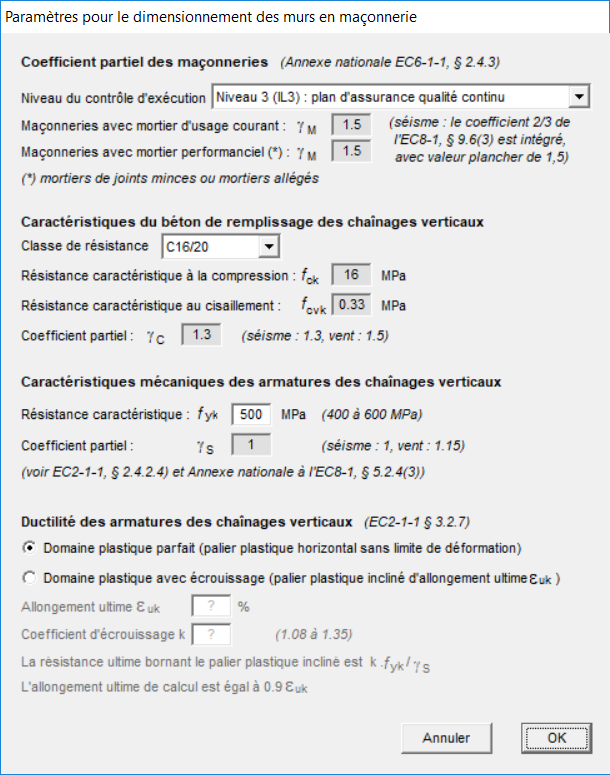

Paramètres de calcul des maçonneries pour la vérification des murs.

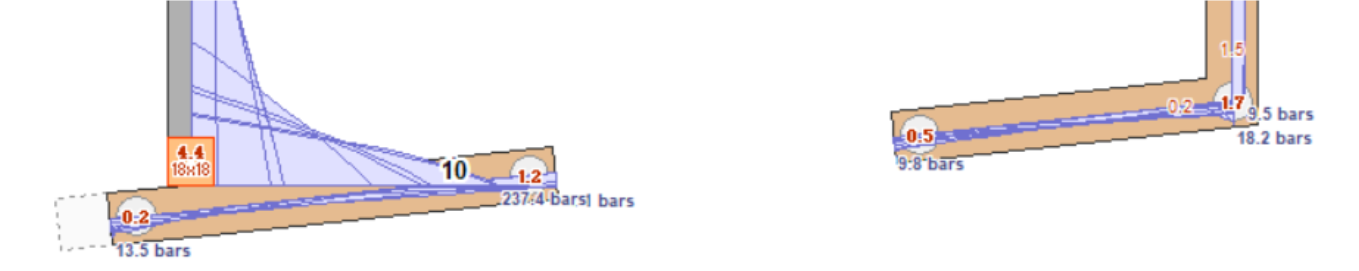

Sections de chaînages de maçonnerie calculées par ÉPICENTRE.
